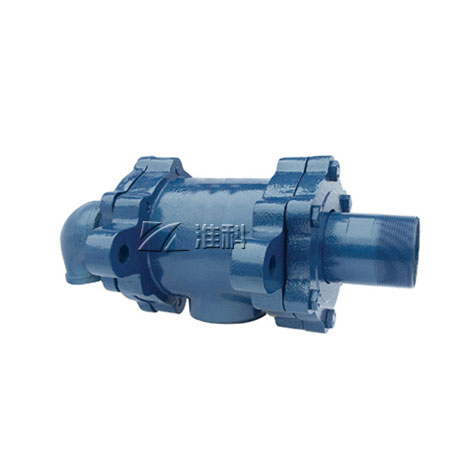

QS-X型旋转接头 双向流通内管旋转式——螺纹连接
产品介绍：
| 产品型号 | QS-X型旋转接头（65-100） |
| 产品材质 | 球墨铸铁 |
| 使用年限 | 二年 |
| 使用环境 | 造纸厂的烘缸 |
| 可通介质 | 饱和蒸汽、过热蒸汽、过热水 |
| 产品优势 | 耐高温，结构简单，密封可靠，不需润滑，采用球面密封结构，可自动调心，自动补偿，可适用于转速不高，同轴度不好的设备。 |
| 可耐受温度 | 最高温度：≤220℃ |
| 转 速 | 最高转速：≤100RPM |
|
特 别 提 示 |
超过正常参数，可联系定制 |
适用范围：
最高转速：≤100RPM
最高温度：≤220℃
最高压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水
规格型号：
| 规格 | 型号 | A | B | C | D | E | F1 | F2 | H1 | H2 | I | K | L | L1 | L2 | L4 | L5 | N |
| 65 | QS-X65-32 | R2-1/2 | 40 | Rc2 | Rc1-1/4 | 190 | 85 | 62 | 220 | 272700 | 20 | 55 | 454 | 426 | 313 | 198 | 80 | 64 |
| 80 | QS-X80-40 | R3 | 46 | Rc2-1/2 | Rc2 | 230 | 110 | 72 | 300 | 3355 | 26 | 64 | 543 | 507 | 376 | 233 | 90 | 75 |
| 100 | QS-X100-65 | R4 | 73 | Rc2-1/2 | Rc2-1/2 | 261 | 130 | 90 | 300 | 354354 | 26 | 56 | 559 | 513 | 366 | 273 | 90 | 97 |
