产品介绍：

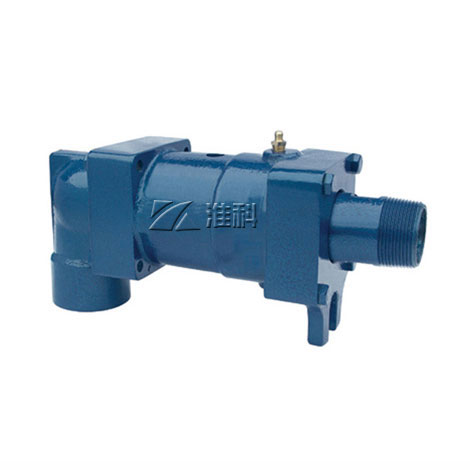

| 产品型号 | Dd型旋转接头 |
| 产品材质 | 球墨铸铁 |
| 使用年限 | 二年 |
| 使用环境 | 塑料压延、密炼机、液压设备、涂层机械等使用蒸汽或热水的设备 |
| 可通介质 | 饱和蒸汽、过热蒸汽、过热水 |
| 产品优势 | 采用了波纹补偿器和浮动密封环作动密封的主要形式，其密封可自由得到调节与补偿，使密封更可靠、稳定，其密封装置采用外装式结构，使端面比压呈下降趋势，有效地降低了磨损。壳体上设有观察孔，通过观察孔随时观察到密封环的磨损及密封情况。 |
| 可耐受温度 | 最高温度：≤220℃ |
| 转 速 | 最高转速：≤500RPM |
|
特 别 提 示 |
超过正常参数，可联系定制 |
适用范围：
最高转速：≤500RPM
最高温度：≤220℃
最高压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水
规格型号：
| 规格 | 型号 | A | C | E | F1 | G | H | I | J | L | L4 | L5 | L7 | N |
| 10 | Dd-10 | R3/8 | Rc3/8 | 79 | 40 | 8 | 55 | 14 | 34 | 164 | 149 | 36 | 16 | 10 |
| 15 | Dd-15 | R1/2 | Rc1/2 | 79 | 40 | 8 | 55 | 14 | 34 | 175 | 158 | 42 | 20 | 14/10 |
| 20 | Dd-20 | R3/4 | Rc3/4 | 89 | 45 | 10 | 65 | 18 | 38 | 197 | 177 | 45 | 22 | 18 |
| 25 | Dd-25 | R1 | Rc1 | 110 | 55 | 10 | 70 | 14 | 40 | 256 | 231 | 63 | 25 | 25 |
| 32 | Dd-32 | R1-1/4 | Rc1-1/4 | 119 | 78 | 11 | 82 | 18 | 48 | 264 | 234 | 57.5 | 28 | 32 |
| 40 | Dd-40 | R1-1/2 | Rc1-1/2 | 125 | 83 | 10 | 92 | 20 | 50 | 288 | 256 | 60 | 30 | 38 |
| 50 | Dd-50 | R2 | Rc2 | 167 | 88 | 10 | 95 | 18 | 42 | 308 | 270 | 66 | 32 | 50 |
| 65 | Dd-65 | R2-1/2 | Rc2-1/2 | 186 | 110 | 14 | 120 | 20 | 50 | 359 | 314 | 72 | 42 | 65 |
| 80 | Dd-80 | R3 | Rc3 | 207 | 115 | 16 | 130 | 24 | 54 | 404 | 348 | 94 | 45 | 75 |
| 100 | Dd-100 | R4 | Rc4 | 277 | 120 | 20 | 160 | 28 | 80 | 705 | 464 | 118 | 50 |
98 |
